Hoe integreer je Design for Manufacturing (DFM) en Design for Assembly (DFA) in je PCB design om fouten bij productie en assemblage te voorkomen?

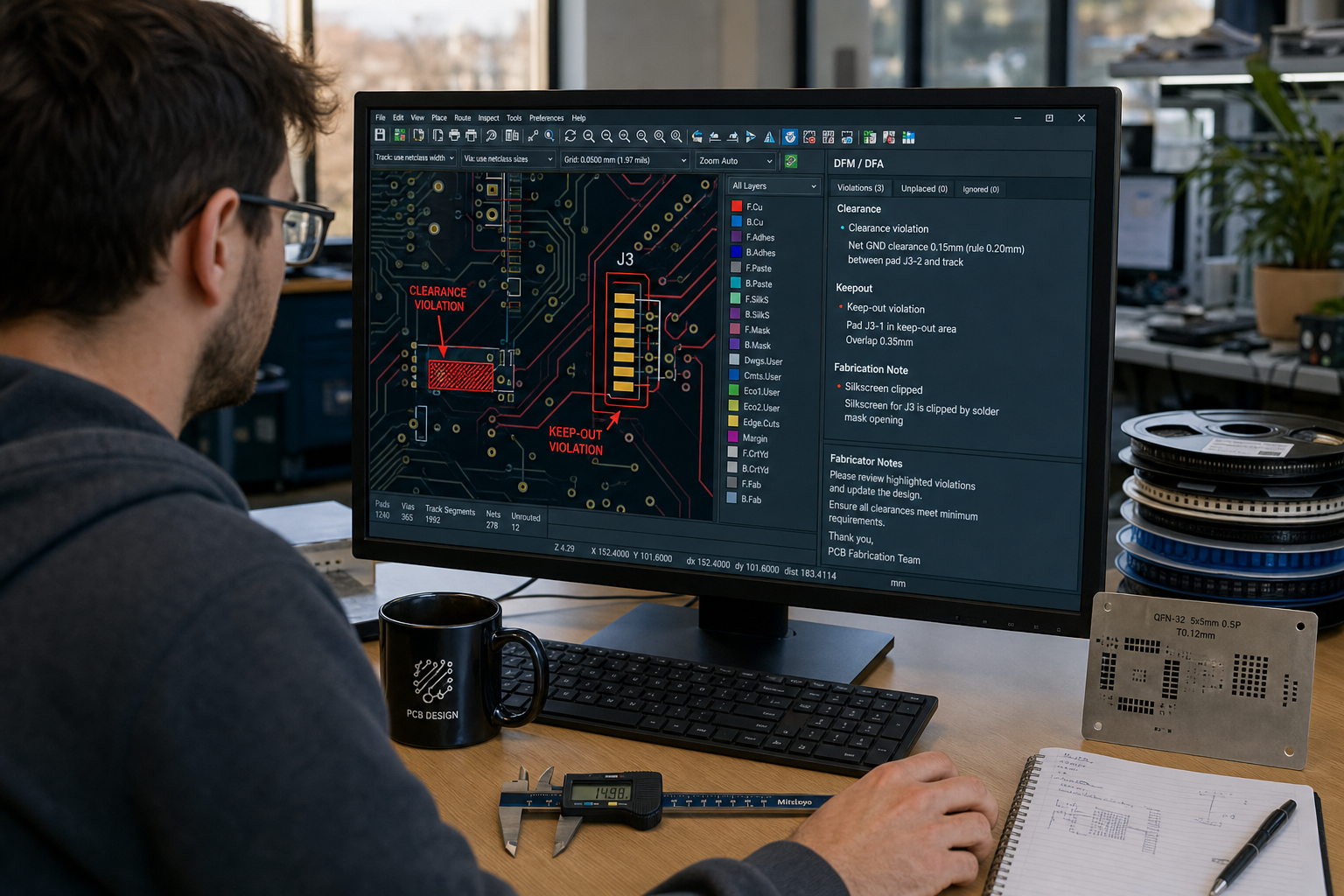

PCB Design with DFM and DFA integration

Fouten in de productiefase kosten tijd en geld. Door DFM en DFA vroeg in je ontwerp in te passen, voorkom je dure aanpassingen later. Effectief PCB design vereist inzicht in fabricage- en assemblageprocédés—van spoorbreedtes tot componentafstanden.

Welke DFM-principes zorg je dat je PCB daadwerkelijk produceert kan worden?

DFM-principes vormen de basis voor een PCB die zonder problemen gefabriceerd kan worden. Begin altijd met het raadplegen van de specifieke richtlijnen van je fabrikant voor minimale spoorbreedtes, afstanden tussen traces en gatgroottes—deze variëren per producent en technologie. Vermijd scherpe hoeken in je traces, aangezien deze etsproblemen kunnen veroorzaken; gebruik liever afgeronde of 45-graden hoeken. Zorg daarnaast voor voldoende koper-etsmarges om onderetsen te voorkomen. Let ook op laag-symmetrie in je stackup en een goede thermische balans tussen de lagen, want asymmetrie kan leiden tot vervorming of warping tijdens het productieproces.

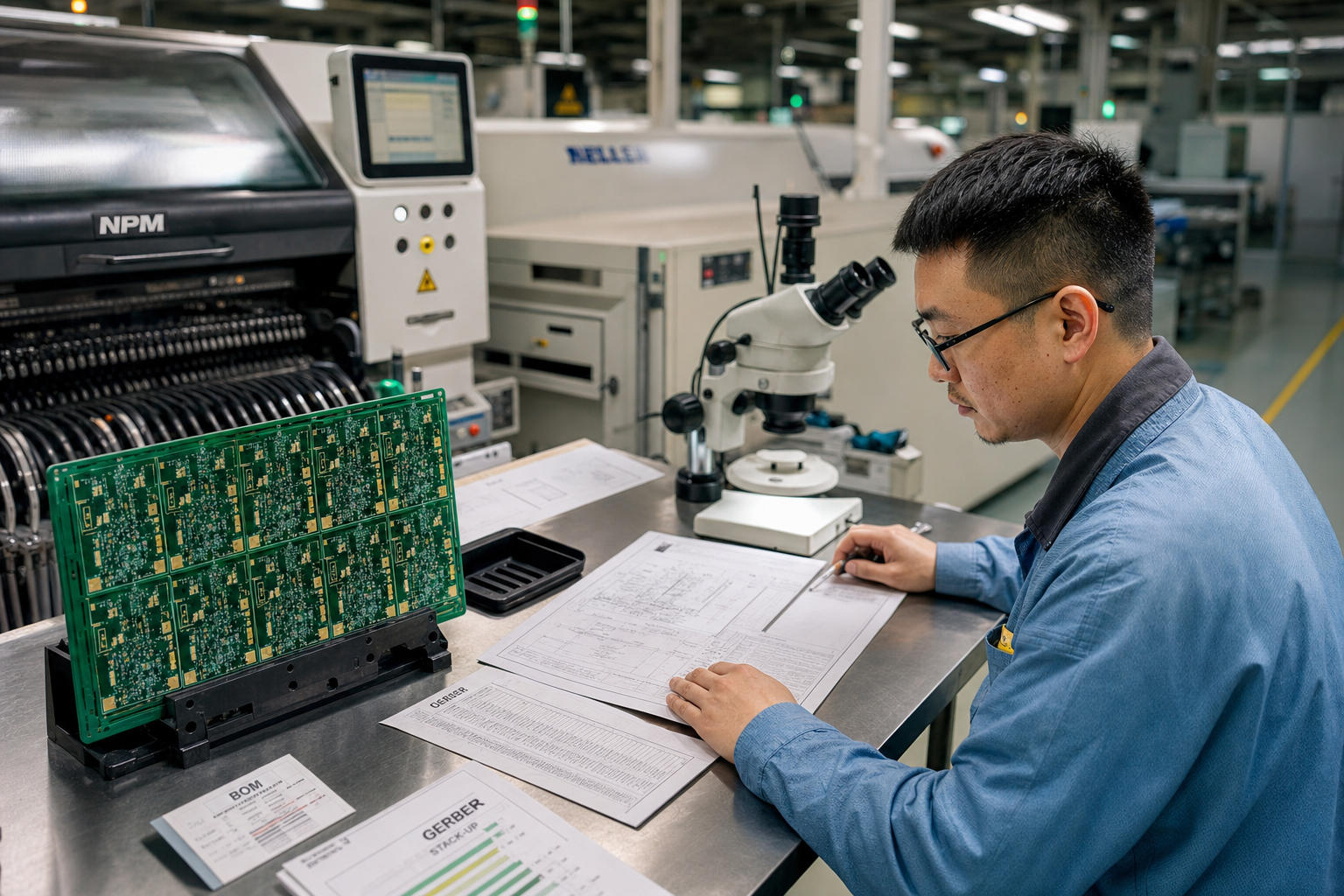

Design for Assembly best practices in PCB layout

Hoe zorg je dat je PCB snel en foutloos geassembleerd kan worden?

Een slimme componentplaatsing maakt het verschil tussen een vlotte assemblage en kostbare vertragingen. Door componenten logisch in rijen te organiseren, minimaliseer je de bewegingen van pick-and-place machines en verkort je de productietijd aanzienlijk. Zorg ervoor dat er voldoende ruimte is rond soldeerplaatsen en test-pads, zodat soldeerpasta correct kan worden aangebracht en inspectie eenvoudig blijft. Vergeet niet om kritieke toleranties en montage-instructies helder te documenteren in je ontwerpbestanden—dit voorkomt miscommunicatie met je assemblagepartner en zorgt voor een consistente productkwaliteit bij elke batch.
